1.UOE Forming - Is-'Soluzzjoni Klassika' għal Pajpijiet tal-Azzar tal-Pipeline ta' Dijametru Kbir-
UOE(U-ing → O-ing → Expanding) huwa wieħed mill-aktar proċessi ta' formazzjoni użati f'pajpijiet iwweldjati b'dijametru kbir-u ħxuna-fil-ħitan. L-akbar karatteristika tagħha hija preċiżjoni għolja tal-iffurmar u tond tajjeb, u hija speċjalment adattata għal ambjent ta 'pressjoni għolja u qawwa għolja.
Fluss tal-proċess:
Ittimbrar f'forma ta 'U -forma ta' O-coiling → iwweldjar intern u estern → trattament ta 'espansjoni → qies → spezzjoni.
Vantaġġi:
- Il-korp tal-pajp għandu qawwa għolja u preċiżjoni dimensjonali tajba.
- L-istress residwu huwa żgħir, li huwa ta 'benefiċċju għat-trasport bi pressjoni għolja.
- Użat ħafna f'pipelines ta'-distanza twila taż-żejt u tal-gass (API 5L)
Skop ta' applikazzjoni:
Pajpijiet tal-ħjata-kbir, ħoxnin-ħitan dritti- huma adattati għal azzar tal-pipeline ta' grad-għoli bħal X60, X70, u X80.
2.JCOE li jiffurmaw-proċess ta 'pajp iwweldjat dritta flessibbli ħafna
JCOE huwa metodu tal-iffurmar tal-kompressjoni pass-b'-pass żviluppat fuq il-bażi ta 'UOE, li huwa aktar flessibbli permezz ta' molding multiplu ta '"J → C → O".
Karatteristiċi tal-proċess:
- Il-pjanċa tal-azzar titgħawweġ f'forma ta' J-, forma ta' C-u mbagħad rrumblata f'forma ta' O-.
- Adattat għal ordnijiet b'lott żgħir, speċifikazzjonijiet multipli u ħxuna speċjali.
- Il-proċess ta 'espansjoni (E) itejjeb it-tond u l-istabbiltà dimensjonali.
Vantaġġi:
- Flessibilità għolja, adattata għal ħxuna tal-ħajt differenti u kalibru medju u kbir.
- Għandu adattabilità aktar b'saħħitha għall-materja prima tal-pjanċa tal-azzar.
- Stabbiltà tal-iwweldjar, spiss użata f'pajpijiet strutturali, pajpijiet ta 'pressjoni, proġetti ta' ilma urban.
Standards applikabbli:
GB/T 9711, API 5L, EN 10219, eċċ.
3.Pajp iwweldjat lonġitudinali (ERW/LSAW)-l-aktar użat komunement u użat ħafna.
Pajpijiet iwweldjati dritti jistgħu jinqasmu f'żewġ kategoriji:
(1) Pajp iwweldjat ta 'frekwenza għolja ERW (Inqas minn jew ugwali għal 26 ")
B'effiċjenza għolja ta 'produzzjoni u prezz baxx, huwa l-aktar tip komuni ta' pajp ta 'l-egżost fil-kostruzzjoni, makkinarju u karozzi.
Vantaġġi:
- Il-ħjata tal-weldjatura hija ffurmata malajr u wweldjata b'mod uniformi.
- Dehra tajba u preċiżjoni għolja.
- Adattat għal pajpijiet ta' l-azzar b'ħitan-rqaq u medji-oħxon
Applikazzjoni:
- Struttura tal-bini
- Trasport ta' fluwidu ta'-pressjoni baxxa (bħal provvista ta' ilma u drenaġġ)
- Appoġġ tal-istruttura tal-azzar, armar
(2) Pajp iwweldjat bl-ark mgħaddas lonġitudinali LSAW (dijametru kbir)
Eqreb lejn UOE/JCOE, prinċipalment użat għat-trasport bil-pressjoni.
Vantaġġi:
- Prestazzjoni qawwija ta 'weldjatura u kwalità stabbli.
- Kalibru kbir u firxa wiesgħa ta 'ħxuna tal-ħajt
- Użati komunement fit-trasport taż-żejt u l-gass, strutturi offshore u pontijiet.

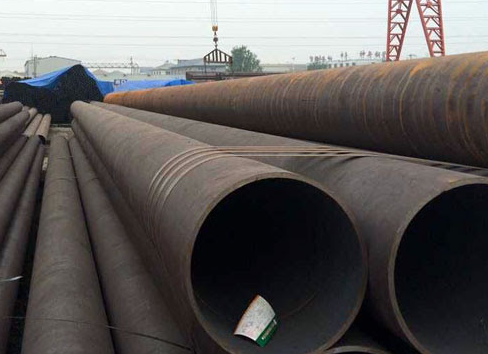

4.pajp iwweldjat spirali (SSAW)-l-aktar pajp ta 'dijametru kbir kost-effettiv.
Il-metodu ta 'coiling ta' pajp spirali huwa li jdawwal l-istrixxa ta 'l-azzar f'forma spirali f'ċertu angolu u wweldjaha, li hija adattata għall-produzzjoni kontinwa ta' pajpijiet ta 'l-azzar ta' daqs-kbir.
Vantaġġi:
- Jista' jipproduċi pajpijiet tal-azzar b'dijametru kbir-u super-twil.
- Spiża baxxa u rata għolja ta 'utilizzazzjoni tal-materjal.
- Veloċità tal-produzzjoni mgħaġġla.
Insuffiċjenti:
- Il-weldjatura itwal għandha influwenza żgħira fuq il-kapaċità tal-ġarr.
- Rari tintuża f'xeni ta'-pressjoni għolja u ta'-qawwa għolja.
Applikazzjoni tipika:
- Provvista ta' ilma urban u inġinerija tad-drenaġġ.
- Pajp għall-pedament tal-pil.
- Sistema ta 'ġarr ta' pressjoni baxxa.
